Beskrivning

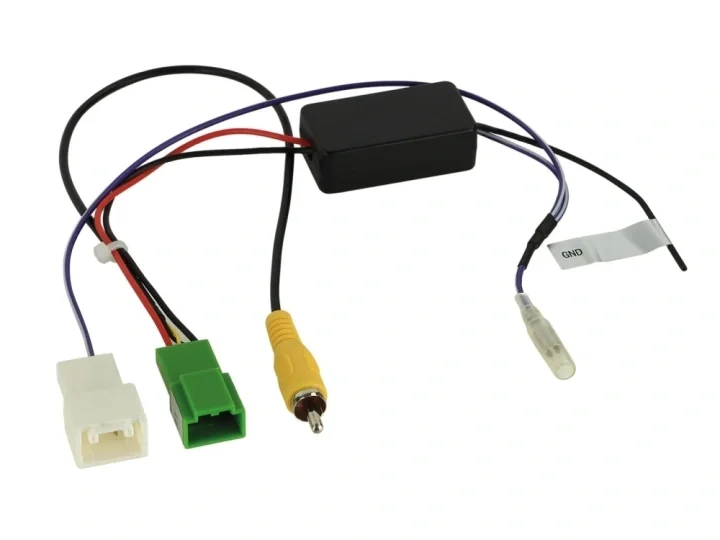

ACV 771292-1031 är en adapter för bakåtvänd kamera som möjliggör anslutning av en OEM-kamera från Suzuki till en eftermarknadsenhet med kamerainmatning.Adaptern är designad för att behålla den ursprungliga bakåtvända kamerans funktionalitet.Den tillhandahåller videosignal via RCA, samt strömförsörjning på +6V och jord för OEM-kameran.Ger även ett +12V signal för backväxeln, som måste kopplas in i fordonet.Kompatibilitet med fordon med 360° kameror eller system med rörliga avståndslinjer kan vara begränsad.Innan installation rekommenderas att kontrollera korrekt anslutning av adaptern till OEM-kontakten. Vid installation av eftermarknadsenheter kan det vara nödvändigt att ställa in kamerafunktionen i menyn. För hjälp, vänligen kontakta supportteamet. Adapterns kontakt är av typ 5 Pin / 4 Pin och är avsedd för Suzuki OEM bakåtvända kameror. Anslutningen till eftermarknadsenheten sker via en gul RCA-kontakt för kamerainmatning. Kontakterna är följande: svart: GND (klämma 31), lila/vit: +12V signalutgång för backväxel. OEM-kamerans försörjningsspänning är +6V. Kontrollera alltid för korrekt anslutning med fabrikens enhet innan installation genom att mäta. Om kamerabilden inte visas på den installerade enheten, anslut en extra GND-kontakt till RCA:s ytterledare. Passar till Suzuki Ignis (MF) 01/2017 – 04/2021 Suzuki Ignis (MF) 04/2021 – 2023 Suzuki Jimny (GJ) 10/2018 – 09/2020 Suzuki Jimny NFZ (GJ) 04/2021 – 2023 Suzuki Swift (AZ) 04/2017 – 2023 Suzuki SX4 S-Cross (JY) 10/2013 – 10/2016 Suzuki SX4 S-Cross (JY) 10/2016 – 12/2021 Suzuki Vitara (LY) 04/2015 – 08/2018 Suzuki Vitara (LY) 10/2018 – 2023 *Fordon med Garmin OEM Sat Nav 1 kontrollratten till vänster Specifikationer Adaptertyp: 5 Pin / 4 Pin Strömförsörjning: +6V för OEM-kamera Signal för backväxel: +12V Videosignal: RCA (gul) Kompatibilitet: OEM bakåtvänd kamera
