Beskrivning

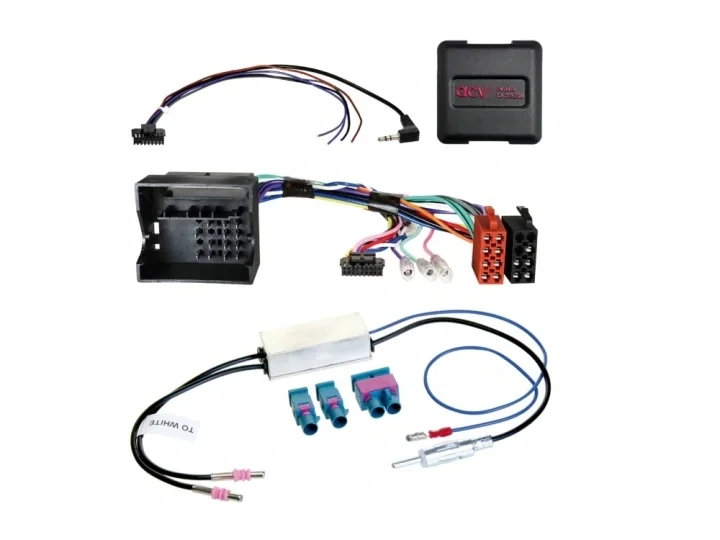

ACV 42xvw017 är en stalkadapter som möjliggör att behålla de ursprungliga funktionerna för rattkontroll när du byter ut din fabriksmonterade radio mot en eftermarknadsenhet.Kompatibel med olika bilmodeller från Seat, Skoda och VW.Inkluderar anslutningar för både antenn och rattstyrning.Stödjer både fordon utan och med OEM förstärkt system.Enkel installation med tydliga anslutningsanvisningar.Ger tillgång till funktioner som t.ex. backsignal och hastighetspuls. Det är viktigt att kontrollera att de avbildade kontakterna överensstämmer med de som finns i ditt fordon, både optiskt och tekniskt. Kontrollera även om någon av de listade OEM-radiomodellerna var installerade från början. Innan den slutliga monteringen bör du verifiera bilens funktionalitet, inställningar och SWC-funktionalitet. Vid frågor kan du kontakta vår support. Notera att CAN Bus-kontakten är en 40-polig Quadlock och att VAG-kontakten är OEM SWC > 3,5 mm Jack. Antennkontakten är en OEM antenn Fakra(m)(Set) > DIN. Följande signaler tillhandahålls: röd: +12V tändningsklämma 15, orange: +12V belysningsklämma 58, lila/vit: +12V backsignal, rosa: hastighetspuls, grön: GND parkeringsbromssignal. Lastkapacitet för utgångar är max 250 mA. Allmänna installationsanvisningar inkluderar att kontrollera alla funktioner och inställningar för OEM-radion, koppla bort OEM-radion från strömförsörjningen och kontrollera alla gränssnittsanslutningar för korrekthet. Det är viktigt att alla anslutningar och modifieringar görs av utbildad specialistinstallatör för att säkerställa korrekt funktion och undvika eventuella garantiproblem. Passar till Seat Alhambra (7N) 10/2010 – 04/2015 Seat Altea (5P) 06/2004 – 03/2009 Seat Ibiza (6J) 06/2008 – 02/2012 Seat Leon (1P) 09/2005 – 03/2009 Skoda Fabia (5J) 03/2007 – 04/2010 Skoda Octavia (1Z) 06/2004 – 05/2009 VW Golf V (1K) 11/2003 – 09/2008 VW Passat B6 (3C2) 11/2005 – 07/2010 Specifikationer CAN Bus-kontakt: 40-polig Quadlock OEM SWC: 3,5 mm Jack OEM antenn: Fakra(m)(Set) > DIN Max lastkapacitet: 250 mA
