Beskrivning

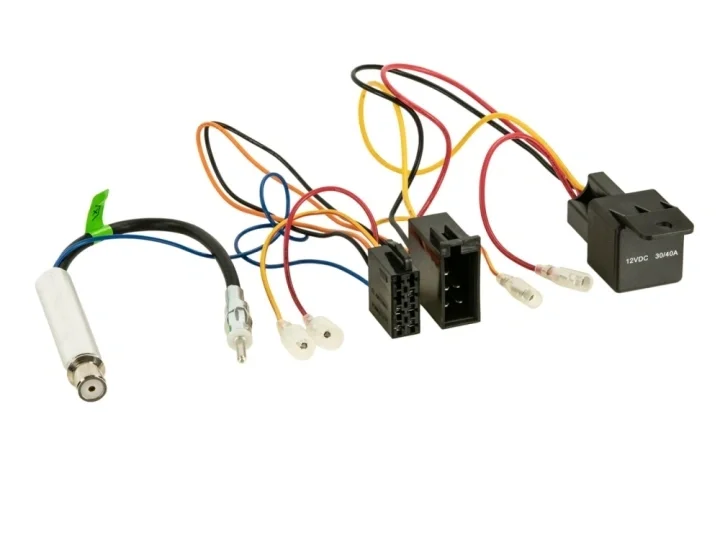

ACV 1321-48 är en ISO Harness Adapter/antenna adapter för Ford och VAG. Denna adapter används för att ansluta eftermarknads enheter till de befintliga kontakterna i radioinstallationsutrymmet.Ger en passiv anslutning av retrofitenheter till fabrikspluggar.Förser med nödvändiga signaler såsom 12V konstantström, 12V tändning, jord, ljus och antenn.Stöder högtalaranslutningar för både fram- och bakhögtalare.Kan kräva ytterligare anpassningar eller gränssnitt beroende på fordonets utrustning.Inkluderar skydd för OEM S-kontakt med en maximal belastning på 200 mA. Denna adapter är lämplig för fordon med olika utrustningar, där signaler som inte är tillgängliga kan behöva anslutas till lämpliga tappningspunkter i fordonet, exempelvis säkringsboxen. Det kan också krävas användning av CAN-busgränssnitt, LFB-gränssnitt, förstärkningssystemadapter eller kameraadapter. Det är viktigt att kontrollera signalerna innan anslutning. Notera: kontakt: ISO Pin 7 / Pin 4, variabel kontakt antenn: ISO(f) > DIN(m). Adapter används för fordon med phantom ström antenner och S-kontakt utan CAN-bus. Passar till Audi A3 (8L) 1996 – 08-2000 Audi A4 (B5) 1996 – 11/2000 Audi A6 (4B/C5) 1997 – 05/2001 Audi TT (8N) 09/1998 – 2000 Ford Galaxy 2000 – 2006* Seat Alhambra I 2000 – 2005 Seat Arosa I 1997 – 2004 Seat Cordoba II 1999 – 2008 Seat Ibiza II/III 1999 – 2006 Seat Leon 1999 – 2006 Seat Toledo 1998 – 2004 Skoda Fabia I 1999 – 2007 Skoda Octavia I 1997 – 2003 Skoda Superb I 2001 – 2008 VW New Beetle 1997 – 2010 VW Bora 1998 – 2005 VW Caravelle 1996 – 2004 VW Caddy (9KV) 1998 – 2003 VW Golf (IV) 1997 – 2003 VW Multivan 1996 – 2004 VW Lupo (6E) 1998 – 2005 VW Passat (3B/3BG) 1998 – 2005 VW Polo (9N) 2001 – 2005 VW Sharan 2000 – 2010 VW T4 1996 – 2004 VW T5 2003 – 2010* *Fordon med VAG OEM MCD/MFD Sat Nav /1 DIN OEM HU *Fordon Ford med MFD OEM Sat NavSpecifikationer Motorfordonsreläspänning: 12 V dc Kontaktarrangemang: 1-pin Byt spänning DC max: 14 V dc Strömbrytning: max. 30A
